智能渦輪91视频链接由91视频下载污股份為您整理,歡迎閱讀了解。
智能渦輪91视频链接是采用先進的超低功耗單片微機技術研製的渦輪流量傳感器與顯示積算一體化的新型智能儀表,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源幹擾、抗雷擊、成本低等明顯優點。渦輪91视频链接是速度式91视频链接中的主要種類,當被測流體流過渦輪91视频链接傳感器時,在流體的作用下,葉輪受力旋轉,其轉速與管道平均流速成正比,同時,葉片周期性地切割電磁鐵產生的磁力線,改變線圈的磁通量,根據電磁感應原理,在線圈內將感應出脈動的電勢信號,即電脈衝信號,此電脈動信號的頻率與被測流體的流量成正比。各種91视频链接中渦輪91视频链接、容積式91视频链接和科氏質量91视频链接是三類重複性、精確度較佳的產品,而渦輪91视频链接又具有自己的特點,如結構簡單、加工零部件少、重量輕、維修方便、流通能力大(同樣口徑可通過的流量大)和可適應高參數(高溫、高壓和低溫)等。至今,這類91视频链接產品可達技術參數:口徑4-750mm,壓力達250MPa,溫度為-240-700℃,像這樣的技術參數其他兩類91视频链接則是難以達到的。渦輪91视频链接廣泛應用於以下一些測量對象:石油、有機液體、無機液、液化氣、天然氣、煤氣和低溫流體等。在國外液化石油氣、成品油和輕質原油等的轉運及集輸站,大型原油輸送管線的首末站都大量采用它進行貿易結算。
渦輪91视频链接選型,渦輪91视频链接型號,渦輪91视频链接廠家,渦輪91视频链接報價→優質渦輪91视频链接生產廠家,提供較全渦輪91视频链接選型號表,邀您了解渦輪91视频链接型號選擇報價,更多渦輪91视频链接廠家型號價格相關問題,歡迎谘詢渦輪91视频链接型號廠家客服。渦輪流量傳感器(以下簡稱傳感器)基於力矩 平衡原理,屬於速度式流量儀表。傳感器具有 結構簡單、輕巧、精度高、複現性好、反應靈 敏,安裝維護使用方便等特點,廣泛用於石油 、化工、冶金、供水、造紙等行業,是91视频链接 量和節能的理想儀表,傳感器為硬質合金軸承止 推式,不僅保證精度,耐磨性能提高,而且具有 結構簡單、牢固以及拆裝方便等特點,用戶在定 購渦輪流量傳感器時要注意根據流體的公稱口 徑、工作壓力、工作溫度、流量範圍、流體種類 和環境條件選擇合適的規格。

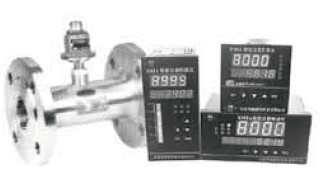

小口徑渦輪91视频链接展示
1,工作電壓:+12VDC或+24VDC兩種(客戶定貨前必須選定一種供電電源)。信號傳輸距離:小於250米。輸出信號:方波信號幅值:+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝:放大器和渦輪流量傳感器連接為M16x1.5螺紋,渦輪流量傳感器安裝完後,把放大器擰到渦輪流量傳感器上,用手擰到感覺放大器到底後再把鎖緊螺母帶緊。接線:脈衝輸出型放大器對外引線為三根,紅線、白線和屏蔽。紅線接正電源,白線為脈衝輸出和其它顯示儀或設備連接,屏蔽接地。
2,本智能91视频链接是采用先進單片微機技術設計的新型91视频链接顯示儀表,與脈衝信號輸出的流量傳感器(如渦輪、旋渦)配套。可顯示瞬時流量和累計總量。累計流量:八位數字,小數點後麵3位有效數字。瞬時流量:六位數字,可顯示出每升的變化。顯示精度:±1個顯示單位。信號輸出:脈衝輸出:1~3000Hz外供+12~+24VDC電源 電流輸出:4~20mA外供+24VDC電源(兩線製)內置2節3V鋰電池並聯供電。當電壓低於2.7V時出現欠壓指示,隔爆型。小信號切除功能。
3,工作電壓:外供電+24VDC(兩線製)輸出信號:4~20mA或1-5V、4mA對應渦輪流量傳感器零流量,20mA對用渦輪流量傳感器較大流量,流量範圍見渦輪流量傳感器銘牌。信號傳輸距離:小於250米。安裝:渦輪流量傳感器安裝完後,把放大器擰到渦輪流量傳感器接頭處(m16x1.5螺紋),用手擰到感覺放大器已經到底後把鎖緊螺母帶緊。接線:4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線,白線為信號線。
一:渦輪91视频链接概述
采用渦輪進行測量的91视频链接。它先將流速轉換為渦輪的轉速,再將轉速轉換成與流量成正比的電信號。這種91视频链接用於檢測瞬時流量和總的積算流量,其輸出信號為頻率,易於數字化。圖中感應線 圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時,磁路的磁阻發生變化,從而產生感應信號。信號經放大器放大和整形,送到計數器或頻率計,顯示總的積算流量。同時將脈衝頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比於流量,葉輪的轉數正比於流過的總量。渦輪91视频链接的輸出是頻率調製式信號,不僅提高了檢測電路的抗幹擾性,而且簡化了流量檢測係統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪91视频链接的時間常數可達0.01秒。
在歐洲和美國渦輪91视频链接是繼孔板91视频链接之後的第二個法定天然氣91视频链接,已經發展為多品種、全係列,多規格,批量生產規模的天然氣91视频链接。標準規範亦十分完備,但亦有不足之處:對測量介質潔淨度要求較高,使用期限受到限製。不過據國外使用部門稱:曾對240台使用8~15年的91视频链接進行周期檢定,發現儀表準確度的偏移仍在規定範圍內。另外,采用一種高效整流作用的整流器與渦輪流量傳感器耦合成結構一體化的氣體渦輪91视频链接,在上遊側阻流件為彎頭或有半開截止閥條件下,隻需要2D直管段長度,對於城市用安裝空間窄小的,它是很突出的特點。
渦輪91视频链接是速度式91视频链接中的主要種類,當被測流體流過渦輪91视频链接傳感器時,在流體的作用下,葉輪受力旋轉,其轉速與管道平均流速成正比,同時,葉片周期性地切割電磁鐵產生的磁力線,改變線圈的磁通量,根據電磁感應原理,在線圈內將感應出脈動的電勢信號,即電脈衝信號,此電脈動信號的頻率與被測流體的流量成正比。
二:渦輪91视频链接工作原理
流體流經傳感器殼體,由於葉輪的葉片與流向有一定的角度,流體的衝力使葉片具有轉動力矩,克服摩擦力矩和流體阻力之後葉片旋轉,在力矩平衡後轉速穩定,在一定的條件下,轉速與流速成正比,由於葉片有導磁性,它處於信號檢測器(由永久磁鋼和線圈組成)的磁場中,旋轉的葉片切割磁力線,周期性的改變著線圈的磁通量,從而使線圈兩端感應出電
脈衝信號,此信號經過放大器的放大整形,形成有一定幅度的連續的矩形脈衝波,可遠傳至顯示儀表,顯示出流體的瞬時流量和累計量。在一定的流量範圍內,脈衝頻率f與流經傳感器的流體的瞬時流量Q成正比,流量方程為:Q=3600xf/k
式中:
f——脈衝頻率[Hz];
k——傳感器的儀表係數[1/m],由校驗單給出。若以[1/L]為單位Q=3.6xf/k
Q——流體的瞬時流量(工作狀態下)[m3/h];
3600——換算係數。
每台傳感器的儀表係數由製造廠填寫在檢定證書中,k值設入配套的顯示儀表中,便可顯示出瞬時流量和累積總量。
三:渦輪91视频链接技術參數
公稱口徑: 管道式:DN4~DN200
插入式:DN100~DN2000
精度等級: 管道式:±0.5級,±1.0級
插入式:±1.5級、±2.5級
高精度的可達0.2級
環境溫度: -20℃~50℃
介質溫度: 測量液體:-20℃~120℃
測量氣體:-20℃~80℃
大氣壓力: 86KPa~106KPa
公稱壓力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級: ExdIIBT4
連接方式: 螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求:氣體:上遊直管段應≥10DN,下遊直管段應≥5DN
液體:上遊直管段應≥20DN,下遊直管段應≥5DN
插入式:上遊直管段應≥20DS,下遊直管段應≥7DS(DS為管道實測內徑)
顯示方式:
(1)遠傳顯示: 脈衝輸出、電流輸出(配顯示儀表)
(2)現場顯示:8位LCD顯示累積流量,單位(m3)
4位LCD顯示瞬時流量,單位(m3/h)、電池電量、頻率、流速
(3)溫度壓力補償型:
A、顯示標準瞬時流量及標準累計流量
B、顯示當前壓力、溫度、電池電壓
輸出功能:
(1)脈衝輸出,p-p值由供電電源確定
(2)4~20mA兩線製電流輸出
(3)單位體積脈衝輸出及傳感器原始脈衝輸出
(4)帶有RS485通迅接口
供電電源:
(1)DC5~24V
(2)標準型3V鋰電池安裝於儀表內部可連續使用八年以上
(3)溫壓補償型3V鋰電池安裝於儀表內部可連續使用四年以上
傳輸距離: 傳感器至顯示儀距離可達500m
儀表類型
A 現場顯示型
本智能91视频链接是采用先進單片微機技術設計的新型91视频链接顯示儀表,與脈衝信號輸出的流量傳感器(如渦輪、旋渦)配套。可顯示瞬時流量和累計總量。累計流量:八位數字,小數點後麵3位有效數字。瞬時流量:六位數字,可顯示出每升的變化。顯示精度:±1個顯示單位。信號輸出:脈衝輸出:1~3000Hz外供+12~+24VDC電源 電流輸出:4~20mA外供+24VDC電源(兩線製)內置2節3V鋰電池並聯供電。當電壓低於2.7V時出現欠壓指示,隔爆型。小信號切除功能。
B 脈衝輸出型
工作電壓:+12VDC或+24VDC兩種(客戶定貨前必須選定一種供電電源)。信號傳輸距離:小於250米。輸出信號:方波信號幅值:+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V安裝:放大器和渦輪流量傳感器連接為M16x1.5螺紋,渦輪流量傳感器安裝完後,把放大器擰到渦輪流量傳感器上,用手擰到感覺放大器到底後再把鎖緊螺母帶緊。接線:脈衝輸出型放大器對外引線為三根,紅線、白線和屏蔽。紅線接正電源,白線為脈衝輸出和其它顯示儀或設備連接,屏蔽接地。
C 4~20mA輸出型
工作電壓:外供電+24VDC(兩線製)輸出信號:4~20mA或1-5V、4mA對應渦輪流量傳感器零流量,20mA對用渦輪流量傳感器較大流量,流量範圍見渦輪流量傳感器銘牌。信號傳輸距離:小於250米。安裝:渦輪流量傳感器安裝完後,把放大器擰到渦輪流量傳感器接頭處(m16x1.5螺紋),用手擰到感覺放大器已經到底後把鎖緊螺母帶緊。接線:4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線,白線為信號線。
D 分體遠傳顯示型
工作電壓:外電源供電220VAC信號傳輸距離:小於250米顯示儀瞬時四位:累計總量九位顯示顯示儀尺寸:橫式:160mmx80mm豎式:80mmx160mm顯示儀帶4~20mA輸出並能與計算機連接. 繼電器輸出可實現上下限報警、批量控製、定量控製等。
91视频下载污是優質渦輪91视频链接電磁91视频链接廠家,期待為您服務。以上就是智能渦輪91视频链接全文內容。
